Productbeschrijving

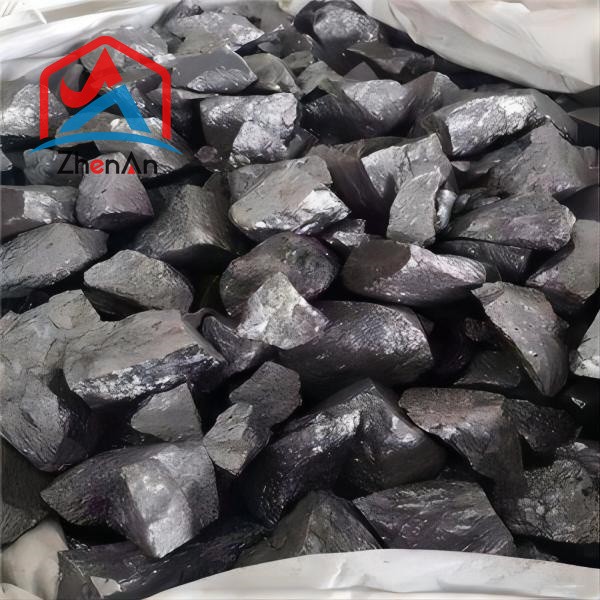

Siliciummetaal 97, ook bekend als substandaard silicium of industrieel silicium, wordt voornamelijk gebruikt als additief voor non-ferro legeringen. Het productieproces van 97 metallisch silicium is eenvoudig en haalbaar. Door een mengsel van houtskool, petroleumcokes en bitumineuze steenkool te gebruiken om siliciumerts te verminderen, gecombineerd met slakzuivering en het gebruik van een gerichte stollingsmethode om verschillende onzuiverheden te verwijderen, voldoet het aan de vereisten van metallurgisch silicium van hoge zuiverheid, waardoor de kwaliteit van 97 metallisch siliciumproducten wordt verbeterd en geschikt is voor industriële productie.
inhoudsindicatoren
Siliciummetaal 97 is een product dat wordt verkregen door het smelten van silica en blauwe houtskool in een elektrische oven. Het hoofdbestanddeel bestaat voor ongeveer 98% uit silicium (de laatste jaren bevat silicium 97 ook 99,99% aan Si). De overige onzuiverheden zijn ijzer, aluminium, calcium, enz.
Smelten van producten
De stappen voor het smelten van 97 metallisch silicium zijn:
a. Sluit de stroomtoevoer van de ertsoven aan, verwarm het ovenlichaam, verhoog de temperatuur van de ertsoven tot 500 graden -700 graden en voeg de siliciumertsgrondstof toe aan de ertsoven na het breken, zeven, reinigen en drogen;
b. Voeg de gemengde materialen toe aan de ondergedompelde vlamboogoven en verwarm deze tot 1600 graden -1900 graden voor calcinatie en smelten, wat resulteert in een reductiereactie;
c. Nadat de reductiereactie is voltooid, wordt er slakvormend middel toegevoegd vanaf het invoereinde en wordt de ertsoven verhit tot 1200 graden -1400 graden. Er vindt een chemische reactie plaats voor slakverfijning. Nadat de slakverfijning is voltooid, mag de gemengde vloeistof staan en drijft de siliciumvloeistof omhoog en scheidt zich van de slakfase;
d. De siliciumvloeistof na slakzuivering stroomt uit de uitlaat van de ondergedompelde boogoven. Tijdens dit proces wordt het waterkoelapparaat ingeschakeld voor gerichte stolling;
e. Door gebruik te maken van de eigenschap dat de evenwichtssegregatiecoëfficiënt van onzuiverheden in het kristallisatieproces van siliciumvloeistof veel kleiner is dan 1, wordt de directionele stollingsmethode toegepast om onzuiverheden continu te scheiden van de vaste-vloeistofinterface in de siliciumvloeistof. Nadat de siliciumvloeistof volledig is gekristalliseerd, wordt het deel met de hoge onzuiverheidsconcentratie mechanisch verwijderd om 97 metallisch silicium te verkrijgen.
Populaire tags: siliciummetaal 97, Chinese siliciummetaal 97 fabrikanten, leveranciers, fabriek
